產品介紹
油水分離器，是國內新一代壓縮空氣二級凈化(氣水分離過濾)裝置。具有良好的技術性能和廣泛的適用性,可裝在壓縮機、后冷卻器之后、冷凍式干燥器、吸附式干燥器之前,或一般工業用氣的主管路上,對壓縮空氣中污染物(油、水、塵)進行有效的分離過濾。經處理后的壓縮空氣基本上可以達到不含液態的油、水和微米精度級固體粒子。
工作原理
油水分離器主要由容器部件、螺旋分離器(分水部件)、濾芯部件、排污系統(圖中未示出)、儀表等組成。含有大量油、水和固體顆粒的壓縮空氣經變徑加速后切向進入螺旋分離器的螺旋通道,依靠離心作用甩掉大部分液滴和較大顆粒,經過預處理的壓縮空氣由于受中間托盤的阻擋只能進入螺旋分離器內腔,由外向里穿過筒狀濾芯。在組合濾床的直接攔截, 慣性碰撞,重力沉降過濾機理的綜合作用下進一步捕集微小的霧狀粒子,并促使其在穿過濾床的過程中,產生凝聚,最終在內層一重力沉降層中實現氣液分離。分離出的液滴落入濾芯,經螺旋導管引出。
產品由于合理設置兩級凈化元件,并采用了凝聚式過濾機理,因而凈化程度高,阻力損失小,濾芯容塵量大,壽命長,總體結構緊湊,操作和維修方便。

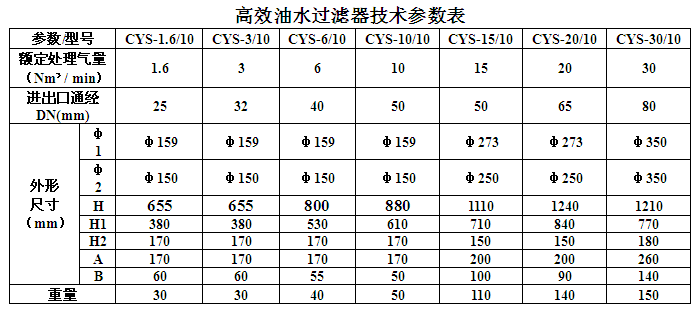

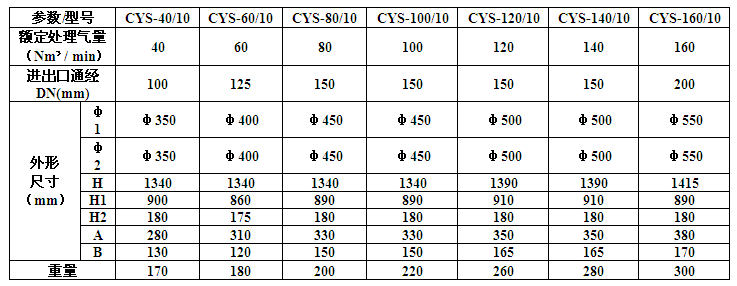

技術指標
工作壓力：0.6-1.0Mpa(根據要求可提供1.0-3.0Mpa)
進氣溫度：≤50℃
氣液分離效率：>98%
壓力損失：≤0.02Mpa
